河南JD745X隔膜式多功能水泵控制閥廠家,多功能水泵控制閥價格
隔膜式多功能水泵控制閥 水泵控制閥 多功能控制閥
品牌
湖高型號
JD745X瀏覽次數
101 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:河南JD745X隔膜式多功能水泵控制閥廠家,多功能水泵控制閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

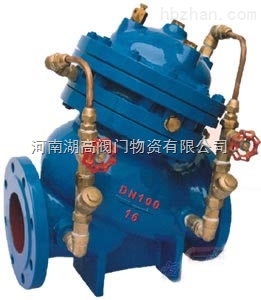

JD745X隔膜式多功能水泵控制閥
產品概述
本產品由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。
本產品的接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。工作原理
當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。
設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。工作特點
1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。功能與用途
本閥門安裝在水泵出口端，順序?qū)崿F(xiàn)緩慢開啟、全開、速閉、緩閉等功能。
本產品用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。主要技術參數
公稱壓(Mpa)
殼體試驗壓力(MPa)
密封試驗壓力(MPa)
調壓范圍(MPa)
緩閉時間(S)
最低動作壓力(MPa)
適用介質
介質溫度(℃)
1.0
1.5
1.1
0.09-0.8
3-60
(可調)≥0.07
水
0-80
1.6
2.4
1.76
0.15-1.4
2.5
3.75
2.75
0.2-2.0
主要零件材料
零件名稱
零件材料
閥體 閥蓋
WCB
閥座 閥盤
銅合金/2Cr13
密封圈 O型圈
NBR橡膠
閥桿
2Cr13
彈簧
50CrVA
缸套 活塞(活塞型)
2Cr13
膜片(膜片型)
夾織物NBR橡膠
調節閥 球閥
銅合金
過濾器
不銹鋼
部件列表
1、主閥2、流量調節閥3、過濾器連接尺寸
DN
L
H
D
mmD1
mmb
mmD2
mmn-Φd
mm
mm
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
40
240
270
150
150
150
110
110
110
18
18
18
88
88
84
4-17.5
4-17.5
4-18
50
240
270
165
165
165
125
125
125
20
20
20
102
102
99
4-17.5
4-17.5
4-18
65
270
340
185
185
185
145
145
145
20
20
22
122
122
118
4-17.5
4-17.5
8-18
80
300
400
200
200
200
160
160
160
22
22
24
133
133
132
8-17.5
8-17.5
8-18
100
350
440
220
220
235
180
180
190
24
24
24
158
158
156
8-17.5
8-17.5
8-22
125
400
460
250
250
270
210
210
220
26
26
26
184
184
184
8-17.5
8-17.5
8-26
150
480
500
285
285
300
240
240
250
26
26
28
212
212
211
8-22
8-22
8-26
200
500
640
340
340
360
295
295
310
28
30
30
268
268
274
8-22
12-22
12-26
250
605
690
395
405
425
350
355
370
28
32
32
320
320
330
12-22
12-26
12-30
300
700
820
445
460
485
400
410
430
28
32
34
370
370
389
12-22
12-26
16-30
350
800
950
505
520
555
460
470
490
30
36
38
430
430
448
16-22
16-26
16-33
400
900
1400
565
580
620
515
525
550
32
38
40
482
482
503
16-26
16-30
16-36
450
1000
1580
615
640
670
565
585
600
32
40
42
532
550
548
20-26
20-30
20-36
500
1100
1600
670
715
730
620
650
660
34
42
44
585
585
609
20-26
20-33
20-36
600
1300
1815
780
840
845
725
770
770
36
48
46
685
685
720
20-30
20-36
20-39
700
1400
2040
895
910
960
840
840
845
40
54
50
800
800
820
24-30
24-36
24-42
800
1500
2350
1015
1025
1085
950
950
990
44
58
54
905
905
925
24-33
24-39
24-48
900
1700
2606
1115
1125
1185
1050
1050
1090
46
62
58
1005
1005
1028
28-33
28-39
28-48
1000
1900
2765
1230
1255
1320
1160
1170
1210
50
66
62
1110
1110
1140
28-36
28-42
28-56
1200
2050
2950
1455
1485
1530
1380
1390
1420
56
52
70
1330
1328
1350
32-39
32-48
32-55
1400
2200
3180
1675
1685
1755
1590
1590
1640
62
58
76
1530
1530
1560
36-42
36-48
36-60
1600
2400
3400
1915
1930
1955
1820
1820
1860
68
64
84
1750
1750
1780
40-48
40-55
40-60
安裝示意圖
