德標波紋管截止閥WJ41H廠家,波紋管截止閥價格
德標波紋管截止閥 波紋管截止閥 德標截止閥
品牌
湖高型號
WJ41H瀏覽次數
126 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:德標波紋管截止閥WJ41H廠家,波紋管截止閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

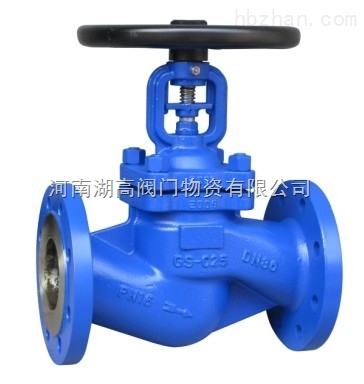

德標波紋管截止閥WJ41H
產品概述
德標波紋管截止閥適用于公稱壓PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力工業等各種工況的管路上，切斷或接通管路介質。
德標波紋管截止閥主要結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
技術規范：結構形式 construction BB-BG-OS&Y 驅動方式 operation 手動hand-operated 氣動 pneumatic 設計標準 design standard DIN3356 結構長度 face to face dimension DIN3202 連接法蘭 flanged ends DIN2543-2545 試驗和檢驗 test&inspection DIN3230 產品性能規范：
公稱壓力(MPa)
nominal pressure殼體試驗壓力(MPa)
shell test密封試驗壓力(MPa)
sealing test適用溫度(℃)
suitable temp適用介質
suitable madium1.6 2.4 1.76 -20℃-350℃ 水、蒸汽、油品等
water,steam,oil,etc.2.5 3.75 2.75 4.0 6.0 4.4 主要零部件材質：
序號NO. 名稱part name 材質material 1 閥體body GS-C25、CF8、CF3 2 閥瓣disc 2CR13、F304、F316 3 軸銷hinge pin F304、F316 4 波紋管組件bellows combination F304、F316L 5 閥蓋bonnet GS-C25、CF8、CF3 6 填料packing 柔性石墨Flexible graphite、PTFE 7 壓套gland 25#、F304、F316 8 定位片locator 25#、F304、F316 9 閥桿螺母stem nut 銅合金ZQA19-4 10 手輪hand wheel 碳鋼carbon steel 11 并帽cap 25# 12 油杯oil cup 黃銅brass 13 六角螺母hexagon nut ASTMA193 2H、A193-8、A193-8M 14 雙頭螺栓bolt ASTMA193 B7、A193-B8、A193-B8M 15 墊片gasket 柔性石墨+不銹鋼
flexible graphite+stainless steel、PTFE16 閥桿stem 2Cr13、F304、F316 WJ41H-16
壓力等級
pressurePN16 口徑size 15 20 25 32 40 50 65 80 100 125 150 200 250 300 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 H 195 195 207 218 225 230 272 290 355 410 425 540 665 720 W 120 120 140 140 160 180 180 200 250 300 300 400 520 520 重量Weight 4 4.5 5 7 9 12 18.5 23 38.5 56 75 113.5 235 395 行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75 Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635 WJ41H-25
壓力等級
pressurePN25 口徑size 15 20 25 32 40 50 65 80 100 125 150 200 250 300 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 H 195 195 207 218 225 230 272 290 355 410 425 540 665 720 W 120 120 140 140 160 180 180 200 250 300 300 400 520 520 重量Weight 4 4.5 5.5 7.5 10 12.5 19 24 43 57 79 135 285 415 行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75 Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635 WJ41H-40
壓力等級
pressurePN40 口徑size 15 20 25 32 40 50 65 80 100 125 150 200 250 300 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 歡迎選購我公司【德標波紋管截止閥】您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展"的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
