商品介紹
品牌:湖高
商品名稱:ZMAQ氣動薄膜切斷閥廠家,氣動薄膜切斷閥現貨
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

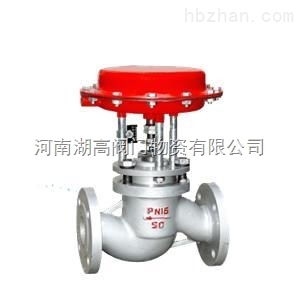

ZMAQ氣動薄膜切斷閥
氣動薄膜切斷閥是氣單元組合儀表的執行單元，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等。我廠在原有氣動調節閥的基礎上開發的一種新穎產品，該閥廣泛應用于石油、化工、冶金、電站、采礦、制藥、鍋爐、煙草、酒店、建筑、紡織等領域。氣動薄膜切斷閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。
一、ZMAQ氣動薄膜切斷閥特點
1、氣動薄膜切斷閥配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
2、氣動薄膜切斷閥采用智能控制與定位時，與國產電氣閥門定位器配套，輸入4-20mADC信號及0.4-0.7MPa氣源即可實現智能控制，實現對壓力、流量、溫度、液位等參數的調節。
3、氣動薄膜切斷閥它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。
4、氣動薄膜切斷閥按其密封性能分為金屬密封與軟密封。具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點。
二、ZMAQ氣動薄膜切斷閥主要性能技術參數
公稱通徑DN(mm)
15 20 25 32 40 50 65 80 100 125 150 200 額定流量系數kv 套筒 11 20 30 48 75 120 190 300 480 760 單座 5 7 11 20 30 48 75 120 190 300 480 760 三通 額定行程 8 12 20 25 40 50 允許泄漏量 硬密封（L/H） 套筒5×10-5閥額定容量 單座、三通1.2×10-7×閥的額定容量 軟密封（ml/min） 無 介質溫度℃ -200～+200、-40～+450 膜片有效面積（cm2）（薄膜式切斷閥） 100 200 400 600 1000 公稱壓力PN(MPa) 1.6 4.0 6.4 允許壓差（MPa） 單座 6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52 套筒 6.4 信號壓力KPa 200（薄膜片） 閥體 Ht200 ZG230-450\ZG1Cr18Ni9Ti 閥塞套筒 1Cr18Ni9Ti Cr18Ni12Mo2Ti 閥芯、閥座 1Cr18Ni9Ti Cr18Ni12Mo2Ti 填 料 聚四乙烯 柔性石墨 三、ZMAQ氣動薄膜切斷閥示意圖
氣動薄膜切斷閥標準附件 空氣過濾減壓器、電磁閥、閥位回訊器等 四、ZMAQ氣動薄膜切斷閥外形尺寸 公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 額定流量系數 5 8 12 17 29 43 70 110 165 275 440 690 A(mm) 194 230 306 394 496 L(mm) PN16 150 160 180 200 230 290 310 350 400 480 600 PN64 230 260 300 340 380 430 500 550 650 D(mm) PN16 95 105 115 140 150 165 185 200 220 250 285 340 PN64 105 130 140 155 170 180 205 215 250 295 345 415 H2(mm) 325 346 360 369 477 517 540 742 822 877 公稱通徑 20 25 32 40 50 65 80 100 125 150 200 額定流量系數 8 12 17 29 43 70 110 165 275 440 690 H3(mm) 398 392 404 427 443 532 558 577 728 940 995 A(mm) 194 230 306 394 496 L(mm) PN16 150 160 180 200 230 290 310 350 400 480 600 PN64 230 260 300 340 380 430 500 550 650 D(mm) PN16 105 115 140 150 165 185 200 220 250 285 340 PN64 130 140 155 170 180 205 215 250 295 345 415
