VQ977F電動V型球閥廠家,電動不銹鋼V型球閥價格
電動V型球閥 電動不銹鋼球閥 精小型電動V型球閥
品牌
湖高型號
VQ977F瀏覽次數
118 次所在地區
河南 鄭州 鄭東新區市場指導價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:湖高
商品名稱:VQ977F電動V型球閥廠家,電動不銹鋼V型球閥價格
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
-

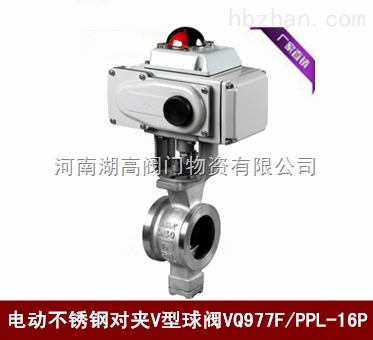

VQ977F電動V型球閥
產品概述
VQ977F電動V型球閥是由對夾式V型球閥與精小型電動執行機構配套使用，無需另配伺服放大器，有輸入控制信號(4-20mADC或1-5ADC)及單相電源即可控制運轉，電動V型球閥實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型 切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、 三通連接外的大部分場合，可替代進口產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石 油、化工、冶金等行業的工業過程自動控制系統中。
VQ977F電動V型球閥結構圖
VQ977F電動V型球閥主要零件部件材料表
序號
零件名稱
材料名稱
VQ977F/PPL-C
VQ977F/PPL-P
VQ977F/PPL-R
VQ977F/PPL-RL
1
底座
WCB
CF8
CF8M
CF3M
2
閥體
WCB
CF8
CF8M
CF3M
3
下閥軸
2Cr13
304
316
316L
4
密封圈
聚四氟乙烯(PTFE)/對位聚苯(PPL)
5
球體
2Cr13
CF8
CF8M
CF3M
6
上閥軸
2Cr13
304
316
316L
7
填料
柔性石墨+不銹鋼/聚四氟乙烯(PTFE)
8
填料壓蓋
WCB
CF8
CF8M
CF3M
9
壓板
WCB
CF8
CF8M
CF3M
VQ977F精小型電動V型球閥主要性能參數表
公稱壓力
PN(MPa)試驗壓力
適用介質
適用溫度
殼體試驗
密封試驗
1.6
2.4MPa
1.76MPa
水、油、氣及
高粘度、含纖維、
固體顆粒等介質-28℃～300℃
2.4
3.75MPa
2.75MPa
4.0
6.0MPa
4.4MPa
檢驗和試驗標準
JB/T 9092-99 、API 598
VQ977F不銹鋼電動V型球閥主要技術參數表
公稱通徑DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
350
400
額定流量系數Cv
32
43
78
90
160
250
360
610
1120
1850
2950
3700
7195
11466
公稱壓力PN(MPa)
1.6-6.4
流量特性
近似等百分比、直線特性
閥板轉角(度)
0°～至90°(可調)
允許泄漏量等級
軟密封：零泄露
硬密封：≤額定Cv×0.001%軟密封：VI微氣泡級；金屬密封：≤額定CV×0.065%
動作時間(S/90度)
8.5～30
36～60
可調節比
250:1
300:1
基本誤差
回差
死區
輸入信號
輸出信號
全行程的≤±2%
全行程的≤±2%
全行程的≤0.8%
4～20mADC
4～20mADC
VQ977F電動不銹鋼V型球閥主要外型尺寸表
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
尺寸(mm)
L
L1
D
Dc
H1
1.6
25
50
25
64
38
57
40
60
25
82
49
63
50
75
32
100
60
92
65
85
38
120
75
100
80
100
45
131
89
108
100
115
50
158
113
117
125
135
55
180
140
140
150
160
65
216
164
177
200
200
80
268
205
200
250
240
92
326
259
252
300
-
-
-
300
270
2.5
25
50
25
64
38
57
40
60
25
82
49
63
50
75
32
100
60
92
65
85
38
120
75
100
80
100
45
131
89
108
100
115
50
158
113
117
125
135
55
180
140
140
150
160
65
216
164
177
200
200
80
268
205
200
250
240
92
326
259
252
300
-
-
-
300
270
歡迎選購河南湖高閥門物資有限公司【精小型電動不銹鋼對夾式V型球閥VQ977F/PPL-16P】產品，您的滿意是我們不朽的追求！公司本著“以質量求生存、以誠信求發展”的經營理念為閥門行業的不斷發展而不懈努力！希望使用我公司產品的用戶，都獲得十分滿意的產品和服務，我們將一如既往的為廣大用戶提供一流水平的產品及服務，與您攜手共創輝煌！
