商品介紹

品牌:

商品名稱:H42H立式止回閥-滬山閥門制造（上海）有限公司

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

H42H立式止回閥
http://www.hsfamen.com/zhihuifa/2015/1220/699.html

	產品名稱：	立式止回閥
	產品型號：	H42H、H42W
	產品口徑：	DN15-DN500
	產品壓力：	1.6MPa-42.0MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、H42H立式止回閥概述：
H42H立式止回閥適用于公稱壓力PN1.6Mpa～42.0Mpa、Class150～2500LB；公稱通徑DN15～500mm、PNS1/2～20"；工作溫度：-196～540℃的各種管路上，用于防止介質倒流。閥體材料有：碳鋼、不銹鋼等，可使用于水、蒸汽、燃氣、油品、酸類介質等。H42H立式止回閥一般就安裝在垂直管路。安裝箭頭標向上，使用介質從下往上沖開閥瓣，介質流通。當介質停止時，閥瓣靠自身重量落下使得閥門關閉，也可通過回流介質閥瓣向下關閉。

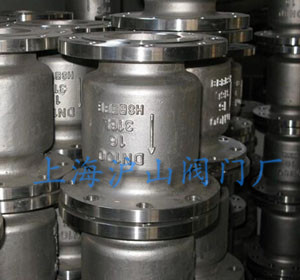

二、H42H立式止回閥產品實拍：

三、H42H立式止回閥工作原理：
H42H立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
四、H42H立式止回閥產品特點：
1、閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
2、產品設計制造按GB12236設計標準，結構合理，密封可靠，外形美觀。
3、銷軸與閥瓣連接采用內裝式的銷軸結構，減小外泄漏點，使用更可靠。
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、閥瓣、閥座的密封面采用硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
6、閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
五、H42H立式止回閥技術參數：

型號	公稱	試驗壓力				工作溫度(℃)
	壓力	強度	密封	低壓密封
		(水)Mpa	(水)空氣(Mpa)	(空氣)Mpa
H42H-16C	1.6	2.4	1.8	0.6		≤425
H42H-25C	2.5	3.8	2.8	0.6		≤425
H42H-40C	4	6	4.4	0.6		≤425
型號+（材質）	公稱壓力 PN（MPa）		試驗壓力P3(MPa)		適用溫度（℃）	適用介質
			殼體	密封
H42H-16C（碳鋼）	1.6		2.4	1.76	≤425	水、油品
H42H-16P（304）					≤200	弱腐蝕介質
H42H-25P（304）	2.5		3.75	2.75
H42H-25R（316）						腐蝕性介質
H42H-40P（304）	4		6	4.4		弱腐蝕性介質
H42H-40R（316）						腐蝕性介質
H42Y-40I（鉻鉬鋼）					≤550	水、油品

六、H42H立式止回閥主要零部件材料：

件名稱	閥體、閥瓣	導向閥	密封面
H42H-16C	碳鋼	碳鋼	堆焊D507
H42H-16P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼
H42H-25P
H42H-40P
H42H-25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
H42H-40R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
H42Y-40I	鉻鉬鋼	鉻鉬鋼	堆焊硬質合金

七、H42H立式止回閥主要外形尺寸：

型號	公稱通徑 DN	尺寸
型號	公稱通徑 DN	L	D	D1	D2	H	b	Z-Φd
H42H/W-16	15	130	95	65	45	77	14	4-14
	20	150	105	75	55	77	14	4-14
	25	160	115	85	65	80	16	4-14
	32	180	135	100	78	85	16	4-18
	40	200	145	110	85	95	16	4-18
	50	230	160	125	100	105	16	4-18
	65	290	180	145	120	120	18	4-18
	80	310	195	160	135	130	20	8-18
	100	350	215	180	155	140	20	8-18
	125	400	245	210	185	155	22	8-18
	150	480	280	240	210	180	24	8-23
	200	600	335	295	265	215	26	12-23
H42H/W-25	15	130	95	65	45	77	16	4-14
	20	150	105	75	55	80	16	4-14
	25	160	115	85	65	85	16	4-14
	32	180	135	100	78	95	18	8-18
	40	200	145	110	85	105	18	8-18
	50	230	160	125	100	120	20	8-18
	65	290	180	145	120	130	212	8-18
	80	310	195	160	135	140	22	8-18
	100	350	230	190	160	155	24	8-23
	125	400	270	220	188	180	28	8-25
	150	480	300	250	218	215	30	8-25
	200	600	360	310	278	973	34	12-25

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門，氣動球閥，氣動蝶閥，氣動閘閥，氣動調節閥，電動蝶閥，電動閘閥，質量保證，價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
