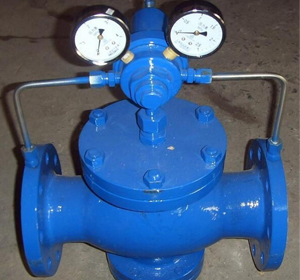

產品名稱： 氣體減壓閥 產品型號： YK43X/F 產品口徑： DN15-DN500 產品壓力： 1.6Mpa-16Mpa 產品材質： 碳鋼、不銹鋼 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號： 03416900040041464 稅號： 310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

一、氣體減壓閥簡介： 氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于氣體管路，如空氣、氮氣、氬氣、氯氣、氧氣、煤氣、氫氣、氨氣、液化氣、天然氣、壓縮空氣等氣體。 二、氣體減壓閥主要技術參數和性能指標： 公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 殼體試驗壓力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24 密封試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 最高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 出口壓力范圍(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5 壓力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 最小壓差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0 滲漏量 X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989 注：殼體試驗不包括膜片、頂蓋 三、氣體減壓閥主要零件材料： 零件名稱 零件材料 閥體 閥蓋 底蓋 WCB/FCB 閥座 閥盤 2Cr13/304 缸套 2Cr13/25(鍍硬鉻)/304 活塞 2Cr13/銅合金/銅合金 活塞環 合金鑄鐵/對位聚苯 導閥座 導閥桿 2Cr13/304 膜片 1Cr18Ni9Ti 主閥 導閥彈簧 50CrVA 調節彈簧 60Si2Mn 密封墊(X/F型號) 橡膠/聚四氟乙稀 導閥體 導閥蓋 25/304 三、氣體減壓閥流量系數(Cv)： DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500 四、氣體減壓閥尺寸圖 1、外形尺寸(PN1.6-4.0) 公稱通徑DN 外 形 尺 寸 L H Hl 1.6/2.5MPa 4.0MPa 15 160 180 290 90 20 160 180 300 98 25 180 200 300 110 32 200 220 300 110 40 220 240 320 125 50 250 270 320 125 65 280 300 325 130 80 310 330 365 160 100 350 380 365 170 125 400 450 475 200 150 450 500 475 210 200 500 550 515 240 250 650 560 290 300 800 705 335 350 850 745 375 400 900 780 405 450 900 730 455 500 950 835 465 2、氣體減壓閥外形尺寸(PN6.4-16.0) 公稱通徑DN 外 形 尺 寸 L H Hl 6.4MPa 10.0/16.0MPa 15 180 180 300 100 20 180 200 310 105 25 200 220 31 120 32 220 230 310 120 40 240 240 335 135 50 270 300 335 135 65 300 340 340 140 80 330 360 380 170 100 380 380 185 125 450 490 215 150 500 490 225 200 550 535 260 250 650 580 310 300 800 725 355 350 850 765 395 400 900 800 435 500 950   855 495
