商品介紹

品牌:

商品名稱:ZDLM防爆電動套筒調節閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

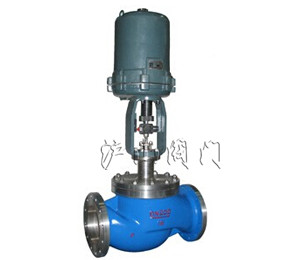

ZDLM防爆電動套筒調節閥

http://www.hushanfamen.com/Valve_Product_596.html

	產品名稱：	ZDLM防爆電動套筒調節閥
	產品型號：	ZDLM
	產品口徑：	DN25-300mm
	產品壓力：	1.6-6.4MPa
	產品材質：	碳鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

產品名稱：	ZDLM防爆電動套筒調節閥	產品型號：	ZDLM
驅動方式：	電動	連接形式：	焊接、法蘭
結構形式：	套筒	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN25-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

滬山閥門制造（上海）有限公司是國內著名〖ZDLM防爆電動套筒調節閥〗制造商，也是國內大型【調節閥門】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖ZDLM防爆電動套筒調節閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

一、ZDLM防爆電動套筒調節閥結構特點和應用范圍

ZDLM防爆電動套筒調節閥是由3610L型電子式電動執行機構和套筒調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有電源及輸入信號即可控制運轉。調節機構采用平衡式閥塞結構，具有閥塞穩定性好，不易產生震動，噪音低，對溫度敏感性小，允許使用壓差較大等特點，ZJHP精小型氣動薄膜套筒調節閥適用于流量大、泄漏量要求不嚴格的場合。套筒調節切斷閥采用了軟密封或硬密封結構，特別適用于既要求調節又要求切斷的場合。

二、ZDLM防爆電動套筒調節閥技術參數和性能指標

●套筒調節機構主要技術參數

公稱通徑mm			25	40	50	65	80	100	150	200	250	300
額定流量系數Kv			2、3.2、 5、8、10	16 25	25 40	40 63	63 100	100 155	250 370	400 580	630 900	1000 1300
公稱壓力MPa			1.6 、 6.4
行程mm			16	25		40			60		100
流量特性			直線、等百分比
介質溫度oC			-20～200(常溫)；-40～450(中溫)；-250～-60(低溫)
法蘭尺寸、型式			PN16：按JB78-59光滑式 PN64：按JB/T79.2-94凹式(常、中溫) 按JB/T79.3-94榫槽式(低溫)
閥體材質	公稱壓力 MPa	1.6	常溫: HT200 ZG230-450 ZG1Cr18Ni9Ti
		6.4	常溫: ZG230-450 ZG1Cr18Ni9Ti
			中溫: ZG230-450 ZG1Cr18Ni9Ti
			低溫: ZG1Cr18Ni9Ti

注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。

●電動執行機構與閥配組

公稱通徑 mm		25	40	50	65	80	100	150	200	250	300
配電動 執行機 構型號	ZDLM	361LSA-20 361LXA-20	361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65		361LSC-99
	ZDLM2 ZDLM3	361LSB-30 361LXB-30	361LSB-50 361LXB-50		361LSC-65			361LSC-99		361LSC-160
動作速度mm/s	ZDLM	2.1	3.5		1.7			3.4		2.0
	ZDLM2 ZDLM3	3.5	1.7		3.4			2.0		1.0

●3610L型直行程電子式電動執行機構主要技術參數

型號	額定輸出力N	速度mm/s	技術參數
361LSA-20 361LXA-20	2000	2.1	電源：220V±10%V a.c. 　　 50Hz 輸入信號：4-20mA d.c. 1-5V d.c. (信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4
361LSB-30 361LXB-30	3000	3.5
361LSB-50 361LXB-50	5000	1.7
361LSC-65	6500	3.4
361LSC-99	10000	2.0
361LSC-160	16000	1.0

●性能指標

項 目		指標 值
基本誤差 %		±2.5
回差 %		2.0
死區 %		3.0
始終點偏差 %		±2.5
額定行程偏差%		+2.5
允許泄漏量1/h	ZDLM型	1×10^-3×閥額定容量
	ZDLM2型	1×10^-5×閥額定容量
	ZDLM3型	1×10^-4×閥額定容量

●允許壓差

公稱通徑 mm		25	40	50	65	80	100	150	200	250	300
允許壓差 MPa	ZDLM	6.4						3.6	2.7	2.6	2.1
允許壓差 MPa	ZDLM2(M3)	6.4						5.5	4.1	3.2	2.4

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。

滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
