滬山閥門制造（上海）有限公司 是國內著名〖DHSC防爆電動籠式單座調節閥〗制造商，也是國內大型【調節閥門】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖DHSC防爆電動籠式單座調節閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

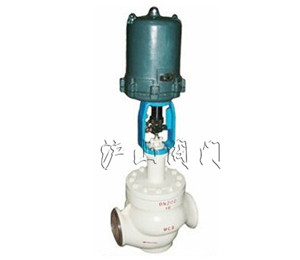

一、DHSC防爆電動籠式單座調節閥結構特點和應用范圍

     CV3000-KHSC電動籠式單座調節閥適用于高壓差易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
     本產品符合GB/T4213-92、VDS4006-92標準。


二、DHSC防爆電動籠式單座調節閥技術參數和性能指標


閥    體

    型    式    直通單座鑄造球形閥
    公稱通徑    40、50、65、80、100、150、200mm
    公稱壓力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    連接型式    法蘭連接：FF、RF、RJ、LG
                法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接連接：嵌接焊SW（40～50mm）  對接焊BW（65～200mm）
    材    料    鑄鋼（ZG230-450）
                鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
    上 閥 蓋    常溫型（P）：-17～+230℃  伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸長Ⅱ型（EⅡ）：-100～-45℃  伸長Ⅲ型（EⅢ）：-196～-100℃
                注：工作溫度不準超過各種材料的允許范圍
    壓蓋型式    螺栓壓緊式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料


閥內組件

    閥芯型式    單座套筒式柱塞型閥芯


    套筒形式    分離式套筒
    材    料    不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

    型    式    DKZ系列電動執行機構；361L系列電子式電動執行機構；SKZ系列電子式電動執行機構；PSL系列電子式電動執行機構

    輸入信號    DKZ執行機構: Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻250Ω)
               361L執行機構: 4～20mA·DC、1～5V·DC(輸入電阻250Ω)
               SKZ執行機構: 4～20mA·DC、1～5V·DC
               PSL執行機構: 4～20mA·DC

    電源電壓    DKZ執行機構：220V，50Hz
               361L執行機構：220V，50Hz
               SKZ執行機構：單相控制220V，50Hz
               PSL執行機構：單相控制220V，50Hz；三相控制380V，50Hz

    手動機構    DKZ執行機構：手輪
               361L執行機構：離合式
               SKZ執行機構：手輪
               PSL執行機構：手輪

閥作用型式     HTS單座調節閥電關式或電開式

附    件       定位器、手輪機構、閥位傳送器等

三、DHSC防爆電動籠式單座調節閥性能：


    泄 漏 量    符合標準ANSI B16.104Ⅳ級，小于額定Cv的0.01%
    回    差    配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1%
    基本誤差    配DKZ執行機構為±2.5%；配361L執行機構為±2%；配SKZ執行機構為±1.5%；配PSL執行機構為±1%
                注：采用標準的V型聚四氟乙烯填料時

可調范圍       50：1
