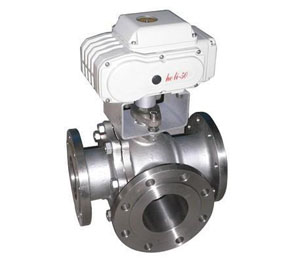

Q944(5)電動三通球閥

http://www.hushanfamen.com/Valve_Product_21.html

	產品名稱：	Q944(5)電動三通球閥
	產品型號：	Q944、Q945
	產品口徑：	DN15-65mm
	產品壓力：	1.6-6.4MPa
	產品材質：	鑄鐵、鑄鋼、不銹鋼
	聯系電話：	021-31007323
	聯系傳真：	021-33321522
	Email：	hushanfamen@126.com
	聯系人：	周生
	聯系手機：	18818008975
	QQ：	178876695
	公司名：	滬山閥門制造（上海）有限公司
	帳號：	03416900040041464
	稅號：	310115312539830
	售后承諾：	質保一年，質量三包：包修、包換、包退。

一、電動三通球閥概述

Q944(5)電動三通球閥由CHR系列智能式電動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。

兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。

四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，現 時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

二、電動三通球閥執行標準

1.設計和制造：GB/／T12237-1989； APl608

2.檢驗和試驗：GB/T13927-1992； APl 598

3.法蘭連接：JB/T79； ASME/ANSI B165

4.結構長度：JB-12221

三、電動三通球閥流向原理圖

三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

三通球閥流向示意圖

四、電動三通球閥主要技術指標

控制精度：0.1%～3.1%可調。

接受控制信號：0～10mA.DC、4～20mA.DC或1～5V.DC。

按鍵選擇：1、輸入信號中斷時：“中斷”模態（開、停、關）2、正逆動作選擇3、控制精度選擇。

電動裝置全開、全閉位置自動定位標定，方便準確。

按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。

輸出電動裝置位置信號：4～20mA.DC對應電動裝置全閉、全開。

五、電動三通球閥閥門材料

1) 軸 Shaft	不銹鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
3) 壓緊環型螺母 Gland nut ring	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
4) 頂部密封環 至p tight ring	聚四氯乙烯 PTFE
5) O環 O-Ring	氟橡膠 VITON
6) 墊圈 Washer	聚四氯乙烯 PTFE
7) 密封圈 Seals	聚四氯乙烯 PTFE
8) 閥體 Body	不銹鋼 ANSI316	1.4408
9) 球閥 Ball	不銹鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
10) 頂部密封 End sealings	聚四氯乙烯 PTFE
11) 端部 End	不銹鋼 ANSI316	1.4408
12) 法蘭 Flange	不銹鋼 ANSI316	1.4408

六、電動三通球閥規格尺寸


電動三通球閥結構圖

DN	mm.	10	15	20	25	32	40	50	65
內螺紋尺寸	GAS	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"	2"1/2
通徑	mm.	10	15	20	25	32	40	50	65
P. 閥門	PN40	PN40	PN40	PN40	PN40	PN40	PN25	PN25	PN25
A	mm.	207,5	207,5	207,5	207,5	256,5	256,5	256,5	256,5
B	mm.	122,5	122,5	122,5	122,5	156,5	156,5	156,5	156,5
C	mm.	68	68	68	68	94	94	94	94
D	mm.	163,5	163,5	163,5	163,5	185	185	185	185
X	mm.	44	44	44	44	44	44	44	44
E	mm.	120	130	140	150	180	200	220	240
ΦG	mm.	90	95	105	115	140	1450	165	185
ΦM	mm.	60	65	75	85	100	110	125	145
ΦN	mm.	14/4	14/4	14/4	14/4	18/4	18/4	18/4	18/4
H	mm.	249,5	252,5	260	264,5	304,5	312	275,5	284,5
T. of cycle 50/60 Hz	s.	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5
重量	Kg.	8,1	8,6	10,1	11,5	20,5	23,7	28	32,6
