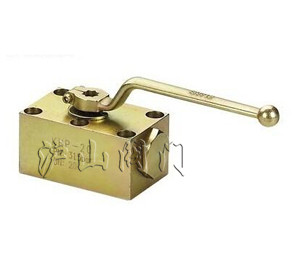

產品名稱： KHP板式球閥 產品型號： KHP 產品口徑： DN6-50mm 產品壓力： 1.0-50MPa 產品材質： 鑄鋼、不銹鋼等 聯系電話： 021-31007323 聯系傳真： 021-33321522 Email： hushanfamen@126.com 聯系人： 周生 聯系手機： 18818008975 QQ： 178876695 公司名： 滬山閥門制造（上海）有限公司 帳號：  03416900040041464 稅號：  310115312539830 售后承諾： 質保一年，質量三包：包修、包換、包退。

KHP板式球閥適用于液壓系統和化工系統的各種管路上, 作啟閉用。 板式球閥主要優點如下： 適用于經常操作，啟閉迅速、輕便。 1、流體阻力小。 2、結構簡單，相對體積小，重 量輕，便于維修。 3、密封性能好 4、不受安裝方向的限制，介質的流向可任意。 5、無振動，噪聲小。  KHP板式球閥圖形符號 KHP板式球閥型號說明 KHP板式球閥外形尺寸 ①系列代號：KHP（PKH）系列板式球閥 ②公稱通徑：6、10、16、20、25、32、40、50mm ③閥體 材料：1-鋼 ④球體材料：1-鋼、2-黃銅 ⑤工作溫度：1、-25～＋100℃　2、-30～＋170℃ ⑥其他密封：2-丁晴橡膠、4-氟橡膠 ⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄 ⑧設計序號：由生產商定 KHP板式球閥尺寸表 簡略型號 DN LW L L1 L2 L3 L4 L5 L6 L7 B B1 KHP-06 06 06 64 8.5 17.5 59 25 8.5 35 35 40 27 KHP-10 10 9.5 77 7.5 27.5 70 29 10 44 55 55 40 KHP-16 16 16 110 8.5 41.5 100 43 17 58 83 60 45 KHP-20 20 20 126 10 48.5 117 54 20 69 97 70 51 KHP-25 25 23.5 145 10 57.5 135 64.5 24 81 115 80 60 KHP-32 32 30 177 12 68 165 75.5 29 96 136 100 78 KHP-40 40 38 200 30 56 185 80 30 112 112 130 95 KHP-50 50 48 245 38 68 220 106 38 136 136 149 112 KHP板式球閥尺寸表 簡略型號 SW1 SW2 H H1 H2 D D1 D2 D3 A S O 形圈 KHP-06 09 22 37.5 30 7 6.6 11 6 11.7 1.6 23 8×2 KHP-10 09 30 58 40 8.5 9 13 9.5 15 2 31 10×2.6 KHP-16 09 41 72.5 52 11 9 13 16 25 2 43 20.29×2.62 KHP-20 12 41 88.5 60 11 10.5 16.5 20 30 2.5 50 23.39×3.53 KHP-25 12 46 97.5 65 11 10.5 17 23.5 35 2.5 55 28.17×3.53 KHP-32 14 55 118.5 80 12 13 19 30 40 2.5 67 32.92×3.53 KHP-40 14 65 118.5 93 12 17 25 38 48 3 77 42×3.5 KHP-50 14 ／ 129 110 12 22 33 48 55.4 2.9 88.5 49×3.5 KHP板式球閥尺寸表 簡略型號 內六角螺栓DIN912 扭距 Nm（摩擦系數μ=0.14時） KHP-06 M6-10.9 13 KHP-10 M8-10.9 30 KHP-16 M8-12.9 35 KHP-20 M8-12.9 60 KHP-25 M10-12.9 60 KHP-32 M12-12.9 110 KHP-40 M16-12.9 300 KHP-50 M20-12.9 600

滬山閥門制造（上海）有限公司，原上海滬山閥門廠創建于1985年，是一家有幾十多年歷史的大型閥門專業生產閥門企業，閥門制造行業的驕子，流體控制中的佼佼者。專業生產制造各種高中低壓閥門,氣動球閥,氣動蝶閥,氣動閘閥,氣動調節閥,電動蝶閥,電動閘閥,質量保證,價格合理，專業服務。 滬山閥門從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，滬山的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“良心閥門”。
