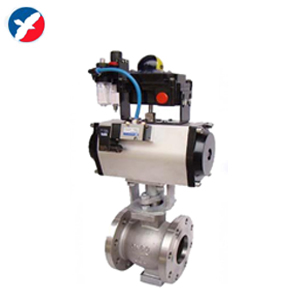

VQ640F氣動V型法蘭球閥
氣動法蘭球閥 氣動碳鋼球閥 氣動球閥
品牌
精衛泵閥型號
VQ640F瀏覽次數
297 次所在地區
浙江 溫州 永嘉縣市場指導價
數量
1000
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:精衛泵閥
商品名稱:VQ640F氣動V型法蘭球閥
商品編號:
分類:壓縮機配件及輔助設備 溫控閥/熱力閥
配件類型：常規配件
適用壓縮機類型：其他
產品簡介
VQ640F氣動V型法蘭球閥【產品概述】
氣動V型法蘭球閥利用球芯轉動與閥座相割打開的面積(V形窗口)來調節介質流量，調節性能、自潔性能好，適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕，阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置GTD、AT、AW系列等氣動活塞式執行機構。
VQ640F氣動V型法蘭球閥主要性能規范
| 公稱通徑DN(mm) | 25～400 | |||
| 公稱壓力PN(MPa) | 1.6～6.4 | |||
| 公稱壓力Ps(MPa) | 強度試驗 | 2.4～9.6 | ||
| 密封試驗 | 1.76～7.0 | |||
| 材料代號 | C | P | R | |
| 主要 零件 |
閥體 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
| 球桿 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 硬質合金 | |||
| 填料 | 聚四氟乙烯 柔性石墨 | |||
| 適用 工況 |
適用介質 | 水,蒸汽,油品 | 硝酸類 | 醋酸類 |
| 適用溫度 | -28～400℃ | -28～500℃ | ||
| 執行器 | 型 號 | GT系列、AT系列、AW系列 | ||
| 氣源壓力 | 0.3～0.8MPa | |||
VQ640F氣動V型法蘭球閥主要連接尺寸
| 公稱 通徑 DN(mm) |
法 蘭 連 接 | ||||||
| L | L1 | D | D1 | D2 | b | Z-фd | |
| 50 | 124 | 62 | 160 | 125 | 100 | 16 | 4-ф18 |
| 65 | 145 | 72.5 | 180 | 145 | 120 | 18 | 4-ф18 |
| 80 | 165 | 82.5 | 195 | 160 | 135 | 20 | 8-ф18 |
| 100 | 194 | 97 | 215 | 180 | 155 | 20 | 8-ф18 |
| 125 | 210 | 105 | 245 | 210 | 185 | 22 | 8-ф18 |
| 150 | 222 | 114.5 | 280 | 240 | 210 | 24 | 8-ф23 |
| 200 | 243 | 121.5 | 335 | 295 | 265 | 26 | 12-ф23 |
| 250 | 297 | 148.5 | 405 | 355 | 320 | 30 | 12-ф25 |
 |
 |
 |
 |
