商品介紹

品牌:上海喬邑

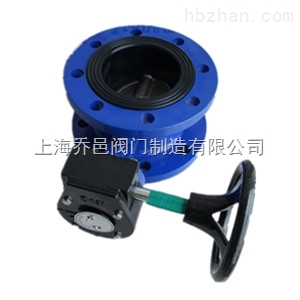

商品名稱:法蘭脫硫蝶閥4529/2507

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【1.4529/2507法蘭脫硫蝶閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

1.4529/2507法蘭脫硫蝶閥、WD41X/WD341X法蘭無銷脫硫蝶閥，采用法蘭連接，蝶板密封為中線結構，閥座采用橡膠材料，密封性好。閥桿和蝶板連接采用無銷結構，避免銷釘腐蝕后脫落，無法帶動蝶板轉動，造成蝶板無法開關。適用于脫硫脫硝腐蝕性強的石灰漿液介質。蝶板采用1.4529不銹鋼和2507雙相不銹鋼，耐點蝕，縫隙腐蝕，氯離子腐蝕，使用壽命長。蝸輪機構具有自鎖功能，可用于調節控制和開關控制。

產品特點：

采用橡膠軟密封閥座，密封性好。

蝶板和閥桿連接采用無銷結構，可靠性高。

可以用于對介質的開關控制或調節控制。

蝶板采用不銹鋼1.4529或2507雙向不銹鋼，耐腐蝕性好。

可以和氣動執行器，電動執行器組成氣動法蘭無銷脫硫蝶閥，電動法蘭無銷脫硫蝶閥。

技術參數：

型號	公稱壓力Mpa	試驗壓力Mpa		工作溫度℃	適用介質
型號	公稱壓力Mpa	殼體	密封	工作溫度℃	適用介質
WD41X/WD341X-6	0.6	0.9	0.66	丁腈橡膠≤80℃，三元乙丙橡膠≤120℃	含硫化氫石灰漿液
WD41X/WD341X-10	1.0	1.5	1.1
WD41X/WD341X-16	2.5	3.75	2.75
WD41X/WD341X-150LB	150LB	3.1	2.2
WD41X/WD341X-10K	10K	2.4	1.5
蝶閥設計標準	GB/T12238-2008，GB/T12221-2005，GBT15188.2-1994，CJ/T261-2007，AWWA C504-2000，MSS SP-67-2002，API 609-1997
蝶閥法蘭標準	GB/T9113-2010，JB/T79-1994，HG20592-2009，ANSI B16.5-2003，ASME B16.5-2009
蝶閥檢驗標準	GB/T13927-2008，JB/T9092-1999，API598-2009

零件材料：

零件名稱	零件材料
閥體	灰鑄鐵，球墨鑄鐵，鑄鋼WCB，不銹鋼CF8（304），不銹鋼CF9M（316）
閥座	丁腈橡膠，三元乙丙橡膠，聚四氟乙烯
閥板	不銹鋼1.4529，2507雙向不銹鋼
襯套	潤滑青銅，聚四氟乙烯
閥桿	碳鋼，2Cr13，304,316
手柄	碳鋼
渦輪頭	碳鋼

WD41X法蘭無銷脫硫蝶閥外形尺寸：

公稱通徑	L	H1	H	A	PN0.6MPa		PN1.0MPa		PN1.6MPa
公稱通徑	L	H1	H	A	K	n-d	K	n-d	K	n-d
DN40	108	63	235	270	100	4-14	110	4-18	110	4-18
DN50	108	63	235	270	110	4-14	125	4-18	125	4-18
DN65	112	70	250	270	130	4-14	145	4-18	145	4-18
DN80	114	83	275	270	150	4-18	160	8-18	160	8-18
DN100	127	105	316	270	170	4-18	180	8-18	180	8-18
DN125	140	115	340	310	200	8-18	210	8-18	210	8-18
DN150	140	137	376	310	225	8-18	240	8-22	240	8-22
DN200	152	164	430	310	280	8-18	295	8-22	295	8-22

WD341X法蘭無銷脫硫蝶閥外形尺寸：

公稱通徑	L	H1	H	PN0.6MPa		PN1.0MPa		PN1.6MPa
公稱通徑	L	H1	H	K	n-d	K	n-d	K	n-d
DN40	108	63	306	100	4-14	110	4-18	110	4-18
DN50	108	63	306	110	4-14	125	4-18	125	4-18
DN65	112	70	321	130	4-14	145	4-18	145	4-18
DN80	114	83	346	150	4-18	160	8-18	160	8-18
DN100	127	105	387	170	4-18	180	8-18	180	8-18
DN125	140	115	411	200	8-18	210	8-18	210	8-18
DN150	140	137	447	225	8-18	240	8-22	240	8-22
DN200	152	164	572	280	8-18	295	8-22	295	8-22
DN250	165	206	646	335	12-18	350	12-22	355	12-26
DN300	178	230	738	395	12-22	400	12-22	410	12-26
DN350	190	248	761	445	12-22	460	16-22	470	16-26
DN400	216	289	877	495	16-22	515	16-26	525	16-30
DN450	222	320	938	550	16-22	565	20-26	585	20-30
DN500	229	343	993	600	20-22	620	20-26	650	20-33
DN600	267	413	1131	705	20-26	725	20-30	770	20-36
DN700	430	478	1476	810	24-26	840	24-30	840	24-36
DN800	470	525	1533	920	24-30	950	24-33	950	24-39
DN900	510	585	1655	1020	24-30	1050	28-33	1050	28-39
DN1000	550	640	1765	1120	28-30	1160	28-36	1170	28-42
DN1200	630	755	1995	1340	32-33	1380	32-39	1390	32-48
DN1400	710	910	2310	1560	36-36	1590	36-42	1590	36-48
DN1600	790	1030	2595	1760	40-36	1820	40-48	1820	40-56
DN1800	870	1140	2810	1970	44-39	2020	44-48	2020	44-56
DN2000	950	1250	3100	2180	48-42	2230	48-48	2230	48-62
