店鋪名稱：上海喬邑閥門制造有限公司

上海喬邑閥門制造有限公司位于上海市奉賢工業區,是一家一直致力于為客戶提供全套工業閥門解決方案、專業從事工業閥門的生產、研發、銷售和服務的綜合型企業。上海喬邑閥門制造有限公司主要自控閥產品有：電動調節閥、氣動...

商品介紹

品牌:上海喬邑

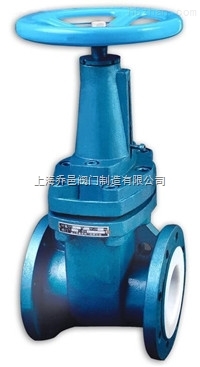

商品名稱:Z45F46襯氟暗桿閘閥

商品編號:

分類:壓縮機配件及輔助設備其它各類閥類

：

精心為您推薦【Z45F46襯氟暗桿閘閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！

產品簡介：

Z45F46襯氟暗桿閘閥結構采用全新設計,腔內所有零部件均采用聚四氟乙烯襯里結構,閘板采用帶桿結構,解決了明桿閘閥顆粒,纖維狀介質沉積在螺桿槽內而引起的操作不便或卡死等現象,閥門安裝位置不受任何限制。適用在-50℃~150℃的各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

特點：

產品連接件少,整體鋼性好。

截流速度快。

開度限位機構方便,靈活,精確。

體形小巧,外形美觀。

操作簡單,省力,維修方便。

流體阻力小,密封面受介質的沖蝕小。

介質流向不受限制,不擾流,不降低壓力。

技術參數：

型號	Z45F46-16C
結構長度	GBl12221
法蘭尺寸	JB/T79-94,GB391131～26
壓力試驗	GBl3927-92
公稱壓力	10,16,2.5MPa
驅動方式	手動,電動,氣動等操作方式

PN1.0MPa主要外形連接尺寸：

公稱壓力PN(MPa)	公稱通徑DN(mm)	尺寸
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D	D1	D2	f	b	Z-d	Do	H
PN1.0MPa	25	127	115	85	65	2	16	4-14	140	-
	32	140	135	100	78	3	16	4-18	140	-
	40	165	145	110	85	3	17	4-18	160	-
	50	178	160	125	100	3	18	4-18	160	295
	65	190	180	145	120	3	20	4-18	200	335
	80	203	195	160	135	3	22	4-18	240	402
	100	229	215	180	155	3	22	8-18	240	455
	125	254	245	210	185	3	24	8-18	280	605
	150	267	280	240	210	3	24	8-23	320	690
	200	292	335	295	265	3	26	8-23	360	727
	250	330	390	350	320	4	28	12-23	400	970
	300	356	440	400	368	4	28	12-23	400	1135

PN1.6MPa主要外形連接尺寸：

PN1.6MPa	25	127	115	85	65	2	16	4-14	140	-
	32	140	135	100	78	3	16	4-18	140	-
	40	165	145	110	85	3	17	4-18	160	-
	50	178	160	125	100	3	18	4-18	160	295
	65	190	180	145	120	3	20	4-18	200	335
	80	203	195	160	135	3	22	8-18	240	402
	100	229	215	180	155	3	24	8-18	240	455
	125	254	245	210	185	3	26	8-18	280	605
	150	267	280	240	210	3	28	8-23	320	690
	200	292	335	295	265	3	30	12-23	360	727
	250	330	405	355	320	4	30	12-25	400	970
	300	356	460	410	375	4	30	12-25	400	1135

PN2.5MPa主要外形連接尺寸：

PN2.5MPa	25	165	115	85	65	2	16	4-14	140
	32	178	135	100	78	3	18	4-18	140
	40	190	145	110	85	3	18	4-18	160
	50	216	160	125	100	3	20	4-18	160	295
	65	241	180	145	120	3	22	8-18	200	335
	80	283	195	160	135	3	22	8-18	240	402
	100	305	230	190	160	3	24	8-23	240	455
	125	381	270	220	188	3	28	8-25	280	605
	150	403	300	250	218	3	30	8-25	320	690
	200	419	360	310	278	3	34	12-25	360	727
	250	457	425	370	332	4	36	12-30	400	970
	300	502	485	430	390	4	40	16-30	400	1135

上海喬邑閥門為您提供優質的【Z45F46襯氟暗桿閘閥】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶?、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
