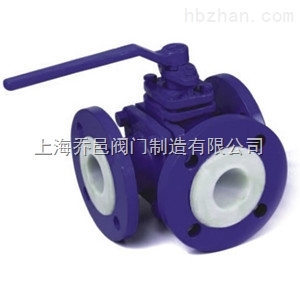

Q45F46/Q44F46襯氟三通球閥
襯氟三通球閥 三通球閥
品牌
上海喬邑型號
Q45F46/Q44F46瀏覽次數
67 次所在地區
上海 上海 奉賢區參考最低價
數量
100
壓縮機商城提醒您： 如果賣家售價過低，請買家謹防欺詐行為！
———— 推薦商品 ————
商品介紹
品牌:上海喬邑
商品名稱:Q45F46/Q44F46襯氟三通球閥
商品編號:
分類:壓縮機配件及輔助設備 其它各類閥類
：
精心為您推薦【Q45F46/Q44F46襯氟三通球閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
Q45F46/Q44F46襯氟三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉，四閥座密封氣動三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流，廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。
特性
腐蝕性：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕流通能力大且介質流向不受限制
密封性能好、泄漏量小；密封閥座采用聚四氟乙烯，具有可靠地密封性和自潤滑性，泄漏量低
除適用于一般的氣、液體外，更適用于高粘度以及帶有纖維狀和懸浮軟質顆粒的介質
結構簡單維修方便。
技術性能規范
| 設計標準 | HG/T 3704,GB/T 12237 | API 60 | ||
| 結構長度 | HG/T 3704,GB/T 12221 | ASMEB16.10 | ||
| 法蘭形式尺寸 | HG/T 20592,GB/T 9119 | ASME B16.5, JIS B2220 | ||
| 檢驗與試驗 | G8/T 13927,J8/T 9092 | API 598 | ||
| 公稱、壓力（MPa) | 1.0 | 1.6 | 150Lb | |
| 實驗壓力(MPa) | 殼體試壓 | 1.5 | 1.5 | 1.5 |
| 高壓密封 | 1.1 | 1.1 | 1.1 | |
| 低壓密封 | 0.6 | 0.6 | 0.6 | |
| 適用溫度（℃） | PFA: -30～200FEP -30～150GXPO: -10～80 | |||
| 適用介質 | 鹽酸、硝酸、氫氟酸、Cl2、硫酸、王水等強腐蝕性介質 | |||
外形鏈接尺寸HG/T 20592 PN10/PN16（單位：mm）
| DN | L | D | D1 | D2 | Z-d | f | b |
| 25 | 165 | 120 | 85 | 65 | 4-14 | 2 | 14 |
| 32 | 180 | 140 | 100 | 78 | 4-18 | 3 | 16 |
| 40 | 200 | 150 | 110 | 85 | 4-18 | 3 | 16 |
| 50 | 200 | 165 | 125 | 100 | 4-18 | 3 | 16 |
| 65 | 240 | 185 | 145 | 120 | 4-18 | 3 | 18 |
| 80 | 250 | 200 | 160 | 135 | 8-18 | 3 | 20 |
| 100 | 280 | 220 | 180 | 155 | 8-18 | 3 | 20 |
| 125 | 360 | 250 | 210 | 185 | 8-18 | 3 | 22 |
| 150 | 370 | 285 | 240 | 210 | 8-23 | 3 | 24 |
外形鏈接尺寸ASME B16.5 Class150 (單位：mm)
| NPS | L | D | 01 | 02 | Z-d | f | b |
| 1 | 165 | 108 | 79.5 | 51 | 4-16 | 2 | 12 |
| 11/4 | 180 | 117 | 89.0 | 64 | 4-16 | 2 | 13 |
| 11/2 | 200 | 127 | 98.5 | 73 | 4-16 | 2 | 15 |
| 2 | 200 | 152 | 120.5 | 92 | 4-19 | 2 | 16 |
| 21/2 | 240 | 178 | 139.5 | 105 | 4-19 | 2 | 18 |
| 3 | 250 | 190 | 152.5 | 127 | 4-19 | 2 | 19 |
| 4 | 280 | 229 | 190.5 | 157 | 8-19 | 2 | 24 |
| 5 | 360 | 254 | 216.0 | 186 | 8-22 | 3 | 24 |
| 6 | 370 | 279 | 241.5 | 216 | 8-22 | 3 | 26 |
上海喬邑閥門為您提供優質的【Q45F46/Q44F46襯氟三通球閥】產品和完善的售后服務，如需訂購本產品，請提供口徑、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
