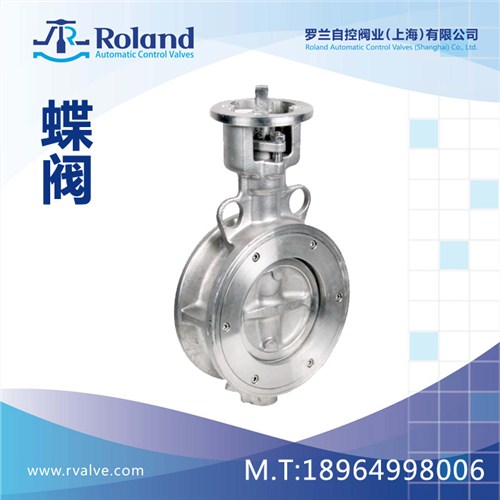

偏心對夾蝶閥 概述

對夾式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被常用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

偏心對夾蝶閥 特點

1、對夾式硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、對夾式硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

偏心對夾蝶閥 采用標準

設計標準：GB/T12238-1989

法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992；JB/T9092-1999

偏心對夾蝶閥 主要技術參數公稱通徑DN（mm）50～1200公稱壓力PN（MPa）0.61.01.62.54.0試驗壓力強度試驗0.91.52.43.756.0密封試驗0.661.11.762.754.4氣密封試驗0.60.60.60.60.6適用介質水、蒸氣、油品、酸類腐蝕性等。驅動方式手動、蝸輪傳動、氣動、電動適用溫度碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

偏心對夾蝶閥 主要零件材質零件名稱材料閥體鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼蝶板鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼密封圈不銹鋼、聚內脂、抗磨材料閥桿2Cr13、1Cr13不銹鋼、鉻鉬鋼填料柔性石墨

偏心對夾蝶閥 偏心特點及原理1、偏離管道中心2、偏離密封面中心3、傾斜的錐形當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。
